Piega SA




2 个功率 输出 VU 表头

全新设计的音频电路、电源供电线路和前级放大线路(DC 交连) 机箱设计极为复杂,不计成本只使用纯铝制作。无任何铁磁性材料,对称镜像结构的机箱,声道完全分离,左右声道皆有独立的机箱区域 。个别的附属组件,均安置于各自的密闭隔间,并以实心厚铝板隔开,达成完美的屏蔽效果 。采用超带宽模拟线,采用分立组件全平衡放大输出。采用 High Voltage 高电压电源的设计,1000VA 巨型环形电源牛和高达 240,000uf 的电容水塘作储能 前级放大的工作电压 80V,输出级的工作电压更达 360V 可选配Phono Card 黑胶唱头放大模块及 Room Correction EQ 房间修正均衡模块




型号

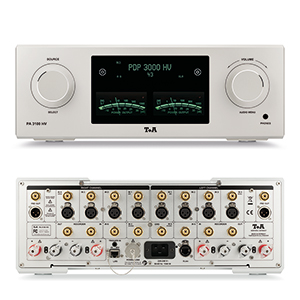

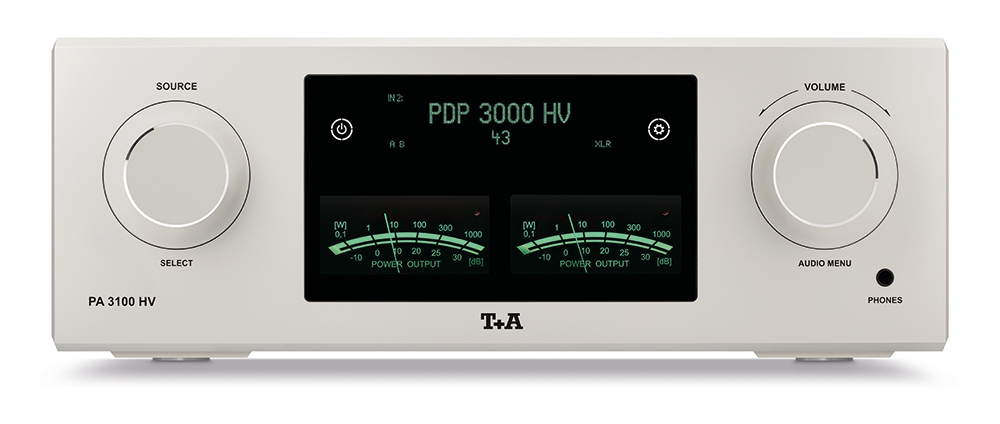

PA 3100HV 合并式放大器

前置放大级


频率响应(+0/-3dB):0.5 Hz - 300 kHz

信号/噪声比:105 / 110dB

总谐波失真:< 0.001 %

相互调制:< 0.001 %

声道分离度:> 90 dB

额定输入灵敏度:

高电平输入端子(RCA):7 x 250 mVeff到6 Veff / 20 kOhms

全平衡输入端子(XLR):4 x 500 mVeff到12 Veff / 5 kOhms

输出


耳机:50 Ohms

一组录音:250 mVeff / 100 Ohms

前级输出RCA端子:额定 1 Veff,最大9.5 Veff / 50 Ohms

前级输出XLR端子:额定 1.45 Veff,最大19.6 Veff / 50 Ohms

输出级
每声道额定输出功率(负载8 Ohms / 4 Ohms):300W/500W

每声道峰值输出功率(8 Ohms / 4 Ohms):380W/700W

功率带宽


1 Hz - 150 Hz

频率响应


(+0/-3dB):0.5 Hz - 180 kHz

转换速率


60 V/µs

阻尼系数


> 65

信号/噪声比


> 115dB

总谐波失真


< 0.03 %

电容容量


120000µF

主电源


1500W110 V - 120 V/60 Hz 220 - 240 V/50 Hz

待机功耗


<0.5W

功能


+520 V触发信号输入,外置开关·4号输入端子可以被设定为环绕声模式·通过有线连接界面实现家族自动化系统·可选装MM动磁/MC动圈唱头放大模块,插槽式安装·可选装模拟信号处理模块,插槽式安装·连接外置电源供应器PS3000HV的插孔

外形尺寸(高宽深)


17cm×46cm×46 cm

重量


38 kg


电源线

外观


机箱为47号银色漆或64号钛色漆;散热器:42号黑色
